ＶＳ−３Ｃ図面のご紹介
概要	リングバンパーの構造をご理解頂く為に、図面を掲載します。ＣＡＤ等を使わず、お絵描きのツールで書いています。 ←１つ戻る　←←目次へ戻る

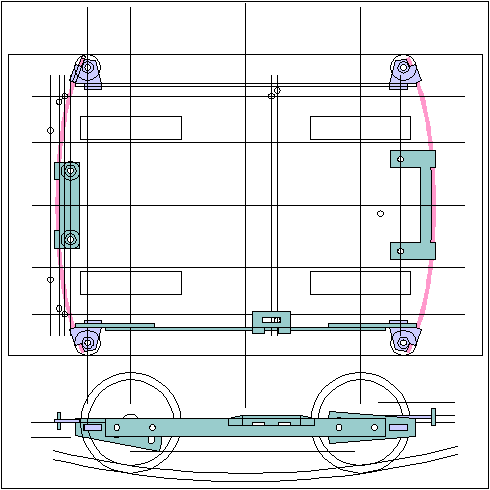

組立図

木取図
作り方 ・プリンタで木取図を印刷し、材料にスプレー糊で貼り付けます。 ・穴加工を行います。プロクソンのフライスと超硬のエンドミルがお勧めです。 （穴加工さえ精度良くやれば、切断は多少ぞんざいでも機能的には問題ありません） （１．２のグラスが嵌まる部分はΦ１．３で、Φ２．１のグラスが嵌まる部分は２．２で加工します) ・ダイアモンドバンドソーで部品を切り出します。 （これは、フリーハンドでもＯＫです） ・部品を嵌め合わしてみて、入らない部分はホゾ側を削ります。 （穴を削ると組み立て精度が下がります） ・分厚いアルミ板などに、ローラの位置に穴を空けた治具を造り、この上に 　固定して組み立てて糊付けします。 （ええ加減に組み立てても、それなりに完成します）
