ポートマルチプライヤによる大容量ストレージ
ハードディスクは旧来のＩＤＥからＳＡＴＡが主流になって 来ました。そこでポートマルチプライヤを使用した大容量 ストレージを構成してみました。 　ＰＣ、ＳＡＴＡカード、ポートマルチプライヤ、ＨＤ，電源 装置、ファン、その他で構成されています。 　ＨＤとピッタリサイズの百均のコンテナケースを見つけて、 コンパクトに作っていますが、ファンが２台内蔵されており、 冷却は十分です。（ＷＤ社の１Ｔのドライブは発熱が少ないように思う） 　ポートマルチプライヤは現在品種が少なく、キワモノ扱いに なっていますが、推奨のＳＡＴＡカードを使用して接続すると、 何のトラブルもなくスカッと動きました。 ←１つ戻る　←←目次へ戻る

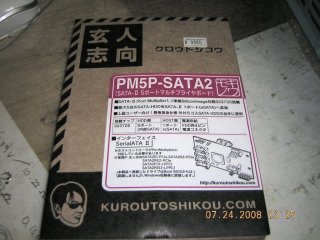

機器構成
これが、ご本尊のポートマルチプライアで、一本のＥＳＡＴＡ 入力を５本のＳＡＴＡに分配します。電源として、フロッピー用の ４ピンコネクタを用意してやる必要があります。 　「キワモノ」とか書いてあるので不安です。なにか、ご禁制の品 を使っているような気がします。

入り口
入り口はＥＳＡＴＡです。これが、ＰＣのＳＡＴＡカードに 接続されます。ＰＣ側のＳＡＴＡカードは推奨品のSATA2EI3-LPPCI を使用しています。このカードであれば、全ポートにマルチプライヤ が接続できるらしいので、ＨＤを２０台まで取り付けられるかも 知れません。 　使用しているＰＣはＮｅｔｖｉｓｔａ６８８１−３２Ｊ なので、（セレロン６００ＭＨｚ）ＰＣＩのＳＡＴＡカード しか使えません。（ＰＣＩエキスプレスは付かない）

出口
出口はＳＡＴＡです。Ｐ１〜Ｐ５までの５本あります。 私のＰＣではＰ１に接続したＨＤだけは、ＢＩＯＳから 認識しました。そのほかのＨＤはＷｉｎｄｏｗｓ起動後に 認識します。

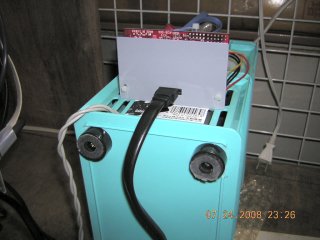

実装
ハードディスクケースの上部にマルチプライヤを取り付けて 各ＨＤにＳＡＴＡを分配します。ＩＤＥと違って、線が細いの で、風通しが良いです。 　写真のケースでは、ＨＤは１Ｔ×３台、０．５Ｔ×１台で、 合計４台実装していますから、もう１台の追加が可能です。

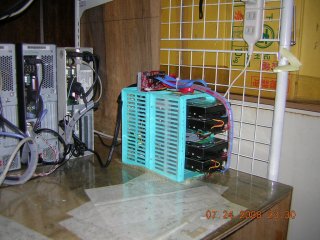

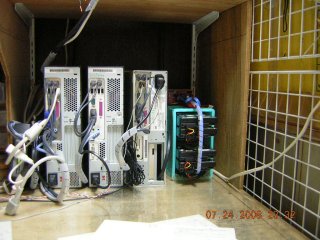

サーバー達
我が家ではＰＣは後ろ向けに置くことになっています。ケーブル が接続し易いからです。ＰＣに比べて５台入りＨＤケースはこじんまり しています。

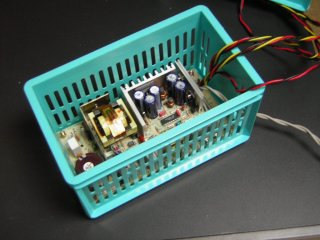

電源
１００均のコンテナケースの１段目には電源基盤が入って います。 　電源はコンフィデンス２０００と言うディスクアレイに搭載 されていた中古品（２出力：１２Ｖ／５Ｖ）を使用しています。

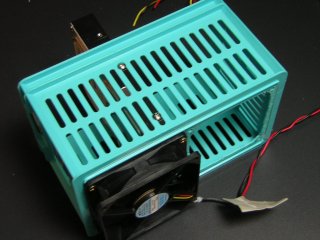

ファンとＨＤ
１００均のコンテナケースの２段目は底に穴を開けて、 ファンを取り付けます。写真は一つ取り付けたところです。 　ＨＤの側から風を吸い込んで、電源基盤に吹き当てる構造 になっています。 　２段目のサイドの穴は、ＨＤを取り付けた後で、養生テープで 塞いでしまいます。これによって、風はＨＤとＨＤの間を流れ るようになります。 　１２Ｖ用のファンを５Ｖでゆったりと回転させています。 　このコンテナケースはＨＤと幅がピッタリなのでＨＤケース に持って来いです。

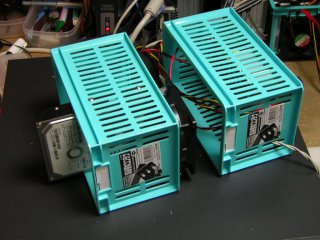

組み立て
ＨＤユニットと電源ユニットを合体させて、４箇所でねじ止め して出来上がりです。
