省電力の大容量ＵＳＢストレージ
ＵＳＢ接続のハードディスクは、非稼動時に電源をＯＦＦする 機能が無いため、台数が増えると消費電力と発熱量が増えます。 　そこで、システムをＷＥＢサーバーと、ストレージサブシステム （ＵＳＢハードディスクが大量接続されている）の２台のＰＣで 構成し、ＷＥＢサーバーがアクセスされると、ＳＳＩを通じて、 サブシステムを起動し、無アクセスが継続すると、ストレージ サブシステムをシャットダウンするように構成しました。 　装置は、ＵＳＢディスクアレイ、ＷＥＢサーバーＰＣ、 ストレージサブシステムＰＣ、電源制御ユニットで構成されます。 ←１つ戻る　←←目次へ戻る

機器構成

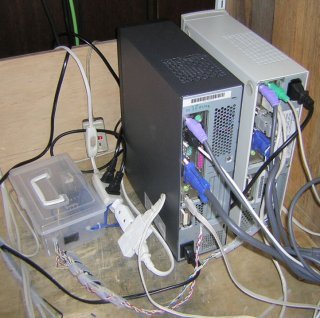

電源制御ユニット（左端）、ストレージサブシステムＰＣ、（中央）、 ＷＥＢサーバーＰＣ（右側）です。 　ＷＥＢサーバーは電源制御ユニットを制御して、ストレージサブシステム とＵＳＢディスクアレイを起動／終了させます。

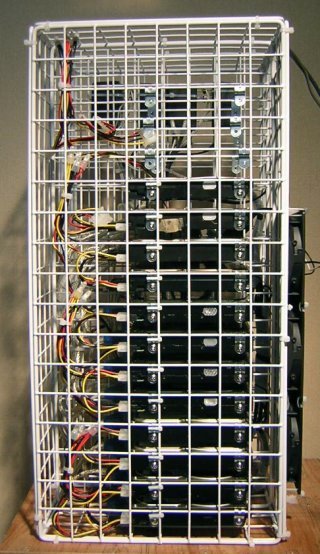

百均のネットで組み立てたＵＳＢディスクアレイです。現在１２台 のハードディスクを格納しています。最大１６台まで増設できます。

電源制御ユニット

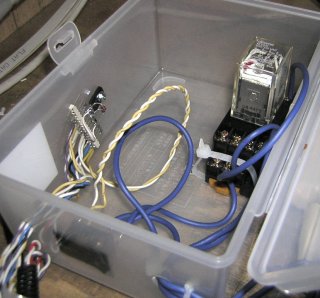

電源制御ユニットはリレーとドライバ回路を内蔵しており、 ＷＥＢサーバーからの指示（シリアルポートのＲＴＳ信号を利用） で、ストレージサブシステムの起動（電源ボタンを押す）と ＵＳＢディスクアレイの電源ＯＮ／ＯＦＦを行います。 　また、ＷＥＢサーバーにストレージサブシステムの電源の状態 を通知（ＣＴＳを信号を利用）します。

ＵＳＢディスクアレイ

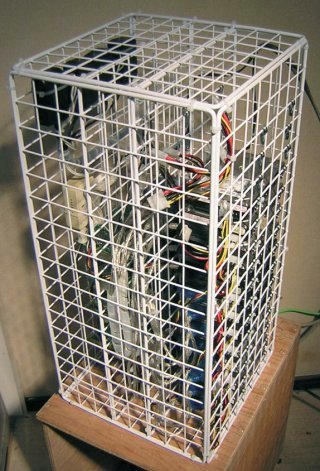

百均のネットにハードディスクと電源、ＵＳＢハブを格納した ＵＳＢディスクアレイです。百均のネットは、安い上に、組み立てや配線が簡単で、ちょっと した工作に最適です。

ハードディスク

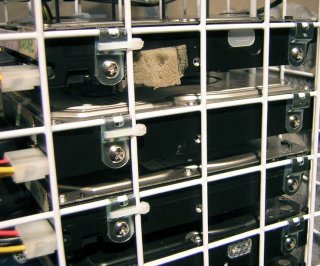

右側にはハードディスクを格納（と言うより取り付け？） しています。このサイズのネットで、ハードディスクを 上下に１６台まで格納できます。 　配線工事用のＦ型片サドル（鉄製）を使うと、簡単に ハードディスクを取り付けられます。

ＵＳＢハブ

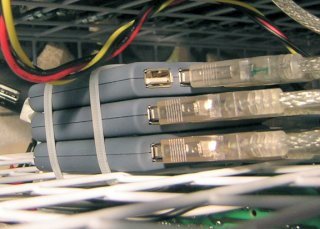

中央部にはセルフパワーのＵＳＢハブを２段に接続して １２ポートを得ています。

電源

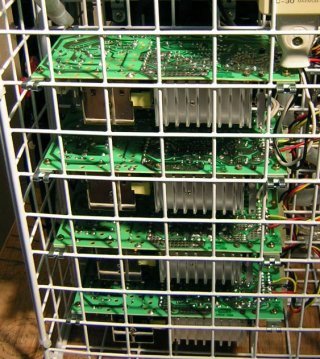

左側には電源を格納しています。電源はコンフィデンス ２０００と言うディスクアレイに搭載されていた中古品 （２出力：１２Ｖ／５Ｖ）を４台使用して、１６台の ハードディスクに給電しています。電源もＦ型サドルを使うと 簡単に取り付けられます。

ファン

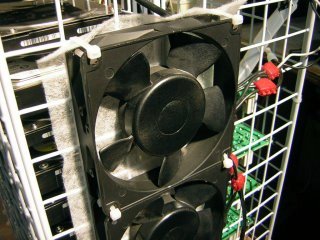

ハードディスクに風を吹き当てるように、結束バンドで 固定しています。メッシュとファンの間にフィルターを 挟み込んでいます。
