手軽に作れる大容量ストレージ

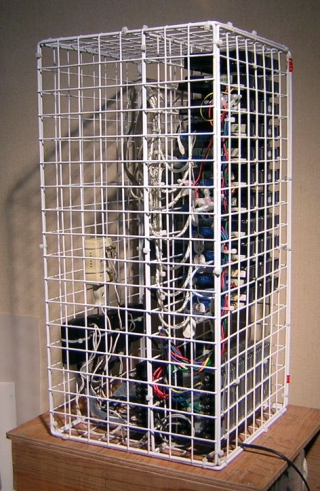

概要	ＰＣにＵＳＢケーブル一本でで簡単に接続できる大容量ハード ディスクをつくりました。 　１００円ショップで売っているメッシュを、結束バンドで 結合することで、非常に手軽に（材料を切ったり、穴を開けたり する必要はありません）作る事ができます。勿論、メッシュは １枚１００円ですから安価です。 　電線も、どこでも通せますし、どこにでも結束できるので、 とにかく楽に作れます。 　風通しが良いことも特徴の一つですが、埃が付き易い、 内部の風の流れを制御出来ないと言う欠点もあります。 　中が丸見えのルックスが奇妙ですが、安価で楽に短期間で 作れるので、色々な試作品に応用したいと思っています。 ←１つ戻る　←←目次へ戻る

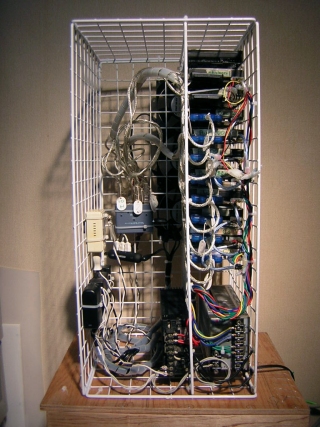

フロントパネルを外したところ
メッシュは150mmの結束バンドで結合しています。蓋を開ける ときには、ニッパーで結束バンドを切断します。 右側にハードディスクを、下部には電源装置を、左側には ハブと配線を格納しています。

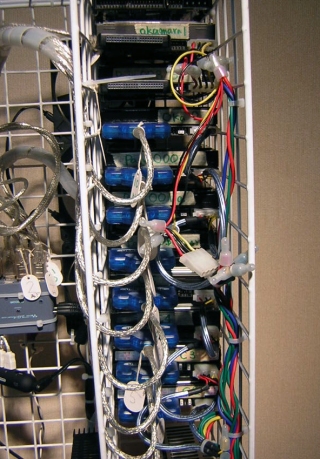

ハードディスク
ハードディスクは１２台格納しており、ＵＳＢ−ＩＤＥ アダプタで接続しています。

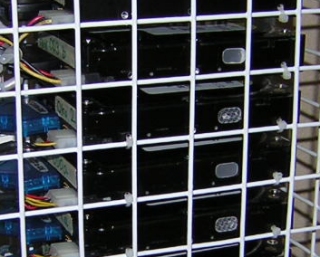

ハードディスクの取り付け
ハードディスクは細い（100mm）結束バンド（インシュロック等） でメッシュに結束して固定します。

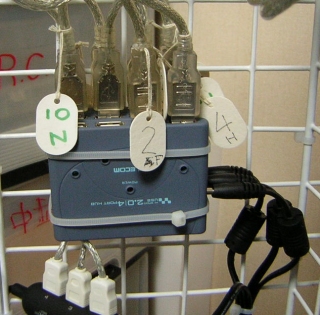

ＵＳＢハブ
１２ポートを得るため、ハブはカスケードになります。 何れも４ポートハブを利用しており、一段目は下に少し 写っている黒いハブ、２段目は中央に写っている青いハブ （３段重ねになっています） 青いハブは両面テープで３個を張り合わせた後、結束バンド でメッシュに結束しています。

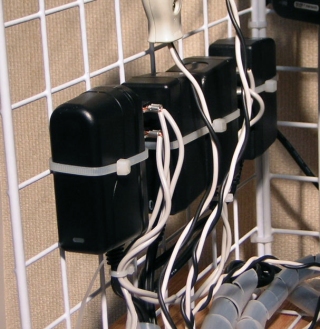

ＵＳＢハブ用電源
ハードディスクの電源をハブから供給してはいませんが、 ＵＳＢ−ＩＤＥアダプタ１２個をバスパワーで駆動すると、 電流不足が生じます。 ここでは、念のため全てのハブにセルフパワーを使用して おり、４台の電源アダプタはメッシュに結束して固定してい ます。 アダプタを使用せず、別の大きな電源から５Ｖを供給しても 良いのですが、アースループが心配なので、あえて付属の アダプタを使用しています。

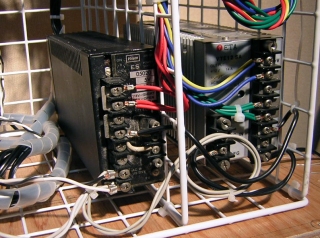

ＨＤ用電源
５Ｖ２０Ａと１２Ｖ１４Ａの電源です。電流を測定した 限りでは、全ＨＤをスピンナップさせても、アクセスを 行っても、定格の７０％程度で動作していました。

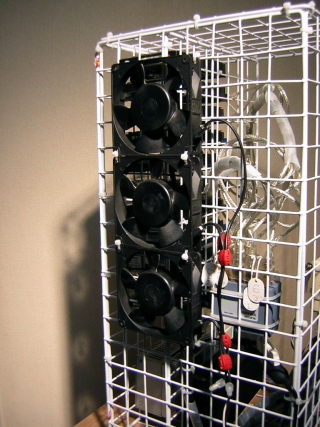

ファン
これも、メッシュに結束しているだけです。回転数は、 半導体スライダックで調節可能です。今回は埃の付き易い 吹き当て冷却ですので、ちょっと心配です。
