モデラ職人（モデラマニュアル制御プログラム）
概要	位置合わせや、ちょっとした加工を行う目的で、ＭＯＤＥＬＡを手動で制御したい場合があります。 　本ソフトはこのような場合に利用するもので、刃物の移動とスピンドルの回転を任意に制御できる他、直線、四角形、円の加工をマニュアルで行うことが出来ます。 　つまり、フライス盤感覚でモデラを利用するためのソフトです。 ＜重要な警告＞ 　本ソフトは工作機械操作の専門家を対象としており、ＭＯＤＥＬＡを自由に制御できます。このため、操作を誤ると、テーブルを穿孔する、刃物を折る、本体を破損する等、装置を破壊する可能性があります。同時に、操作の内容によっては、怪我、失明など致命的な障害を受ける可能性があります。 　ドク及び、その関係者は本ソフトとその利用、及びその影響として生じるいかなる状況に対しても、一切の責任を負いません。 ←１つ戻る　←←目次へ戻る

機能
本ソフトの機能は次の通りです。
項目	内容
位置制御機能	キーボードからの座標入力、マウスによるスクロールバーの操作、ジョイスティックによるボタン操作によって、刃物の位置を移動させることが出来ます。
位置合わせ機能	３系統の座標設定を加算して動作するため、材料の任意の位置を原点として設定して、相対座標による加工が出来ます。
スピンドル制御	スピンドルの回転は任意にＯＮ／ＯＦＦ出来ます。
加工機能	穴あけ、直線、四角形、塗りつぶし四角形、円、塗りつぶし円、の６種類の加工が出来ます。
切削条件の指定	垂直、水平の切りこみ量、切りこみ速度を任意に設定できます。
安全機能	刃物を安全に移動させるために、退避、待機を行ったり、深く加工しすぎる事が無いように、Ｚ制限最低高さが指定できます。
共存機能	モデラをプリンタドライバーを経由して制御するので、MODELA PLAYERとの併用が可能です。従って、本ソフトで材料の位置合わせをして、MODELA PLAYERで加工する等の組み合わせ制御が可能です。

モデラの検出
プログラムを起動すると、プリンタの中からモデラを探します。見つかるとこの画面を表示します。 　モデラが見つからない場合は、その旨表示して、本ソフトは起動しません。

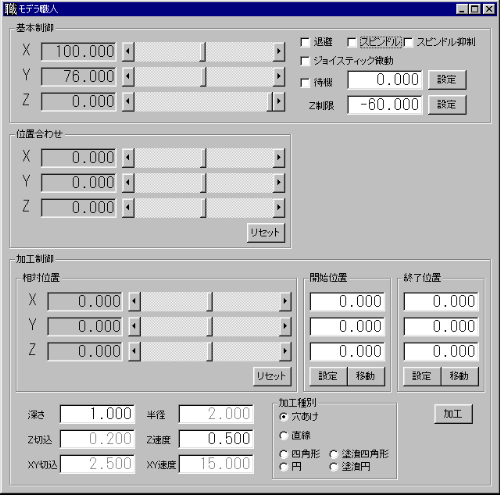

制御画面
コントロール	説明
基本制御フレーム	ここでは、刃物の移動とスピンドルの回転を制御します 　刃物は、ＸＹＺの座標を直接入力する、スクロールバーを操作する、ジョイスティックを操作する、の３つの方法で動かすことができます。
退避	チェックする事により、刃物は最高位置へと退避します。材料を取りつけたり、刃物を交換するときに利用します。
スピンドル	スピンドルの回転をＯＮ／ＯＦＦします。
スピンドル抑制	後で説明する加工制御を、スピンドルを回転させずに行います。つまり、本欄にチェックがあると、スピンドルは回転しません。
ジョイスティック微動	本欄にチェックがあると、ジョイスティックのボタンの移動量は、２５μｍとなります、チェックの無い場合は、１ｍｍとなります。
待機	登録された待機高に刃物を待機させます。加工の途中で刃物を移動させるときに、手早く移動できます。
待機高と待機高設定	クリックすることで、現在の刃物の高さ＋２ｍｍを待機高として設定します。待機高さは直接入力も可能です。
Ｚ制限	指示があっても、これより下に刃物を動かさない最低の高さを設定します。これによって、テーブルを削る危険を防ぐ事ができます。クリックすることで、設定ボタンのクリックで、現在の刃物の高をＺ制限高として設定します。制限高は直接入力も可能です。
位置合わせフレーム	材料に刃物の位置を合わせる目的で刃物を移動します。ここで設定した値は、基本制御で設定した値と加算されて刃物を動かします。 　刃物は、ＸＹＺの座標を直接入力する、スクロールバーを操作する、の２つの方法で動かすことができます。 　リセットボタンをクリックすると、座標はすべて０に初期化されます。
加工制御フレーム	ここでは、穴あけ、直線、四角形、円、の加工を行います。
相対位置設定	基本制御と、位置合わせで設定した位置を基準として、加工の目的で刃物を動かします。 　刃物は、ＸＹＺの座標を直接入力する、スクロールバーを操作する、の２つの方法で動かすことができます。
開始位置	加工を開始する位置を指定します。
開始位置設定	現在の相対位置を加工開始位置として設定します。
開始位置移動	設定された位置へ刃物を移動します。
終了位置	加工を終了する位置を指定します。
終了位置設定	現在の相対位置を加工終了位置として設定します。
終了位置移動	設定された位置へ刃物を移動します。
深さ	加工の深さを指定します。
Ｚ切りこみ	一度に削り込む深さを指定します。深さがここで指定された値より深い場合は、加工を繰り返して、順次切りこんでゆきます。
ＸＹ切りこみ	一度に削り込む幅を指定します。
半径	円加工を行う場合の刃物の回転半径を指定します。
Ｚ速度	刃物の垂直移動の速度を指定します。
ＸＹ速度	刃物の横移動の速度を指定します。
加工種別	加工の種類を指定します。
穴あけ	垂直に刃物を動かして、開始位置に穴を開けます。
直線	開始位置と終了位置を結ぶ直線の溝を削ります。
四角形	四角形の溝を削ります
塗りつぶし四角形	四角い穴を開けます
円	刃物を螺旋状に回転させて、円形の溝を削ります。
塗りつぶし円	丸い穴を削ります。

ソースリスト

ご注意（ダウンロードの前に必ずお読み下さい） 　上記にかかわらず、特例的に以下のソースリストをダウンロード頂くことと、これを、趣味の範囲内でご参考頂けます。 ＜重要な警告＞ 　本ソフトを使用することで、テーブルを穿孔する、刃物を折る、本体を破損する等、装置を破壊する可能性があります。同時に、怪我、失明など致命的な障害を受ける可能性があります。 　また、本ソフトは必要なだけのテストとデバッグが行われておらず、不慮の障害を発生し、より致命的な結果を生じる可能性があります。 　さらに、本ソフトは、技術的な参考の目的で、現状ありすがたのままで提供されるもので、一切の保守がありません。 　もちろん、ドク及び、その関係者は本ソフトとその利用、及びその影響として生じるいかなる状況に対しても、一切の責任を負いません。 ＭＤＸ職人のソースリストダウンロード mdxctl.lzh(約12Kバイト) 　本プログラムはＶＢ６の文法で記述されています。実行にはＶＢ６が必要です。 　技術的には、プリンタのパススルー制御と、ユーザーコントロールによるプログラム簡素化をごらん頂けます。
